******* 全バンド共用コンバーター(1265MHz) ******
2025年9月30日 JA0DFR
JA0RGP局(佐藤さん)が各バンドの ISDB-T 送受信機に対応する
IF:695MHz < --送受--- > 1265MHz用コンバーターを製作したので、
構成・回路図等を教えて頂き、同じ構成で製作しました。
*局発周波数:570MHz (Lo:540MHz ---- IF:725MHz)
ADF4350評価ボード(基準:OCXO:10.00MHz)(Web)
Pic:12F629 (JH1GYE局に周波数設定依頼)
1段AMP:GN1021(Web)
*ミキサー:MBA-12(Web)
アルミケース:29×29×t:10mm(Web)
*送受兼用1.2G AMP:TQP3M9036(Web)
*送受兼用リレー:G5Y-254P(12VDC)(Web)
*BPF:5段バンドパスフィルター
(1265MHz共振棒数ミリカット)

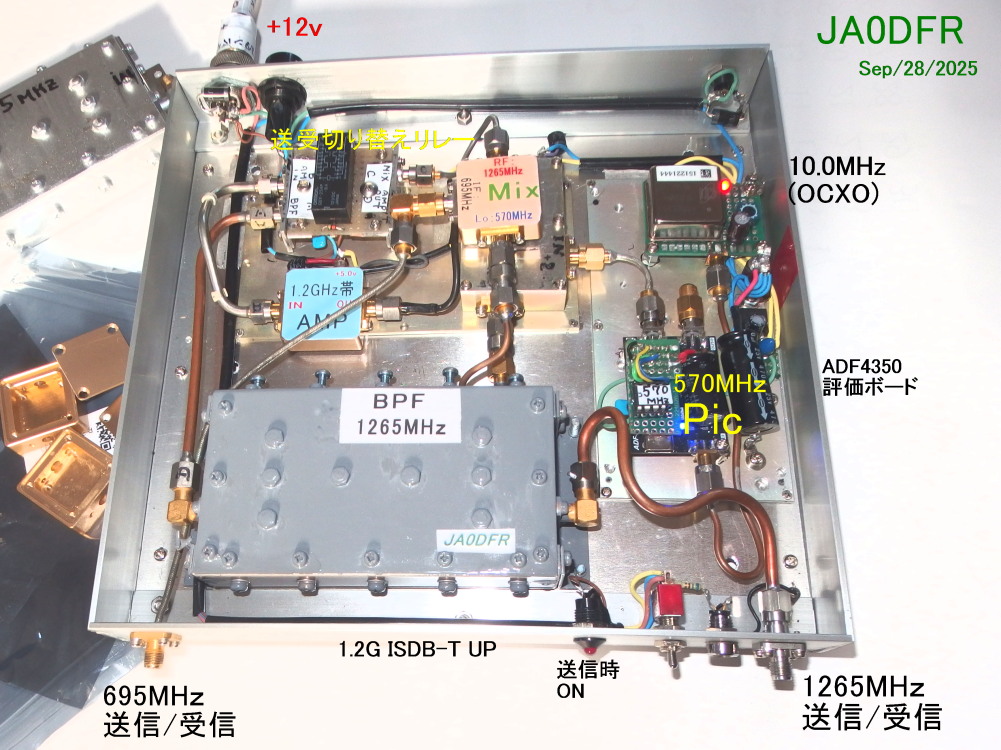

*RGP局セット(佐藤さん) 画像 添付
*当局画像・PDF 添付
(1265MHzの両サイドのスプリアスが気になりますので移動実験で画像を確認したいと思います。)
新潟市 ja0dfr 浅妻 久和
|
