** 小型液晶表示付きステップアッテネーター SW **
2025年7月25日 JA0DFR

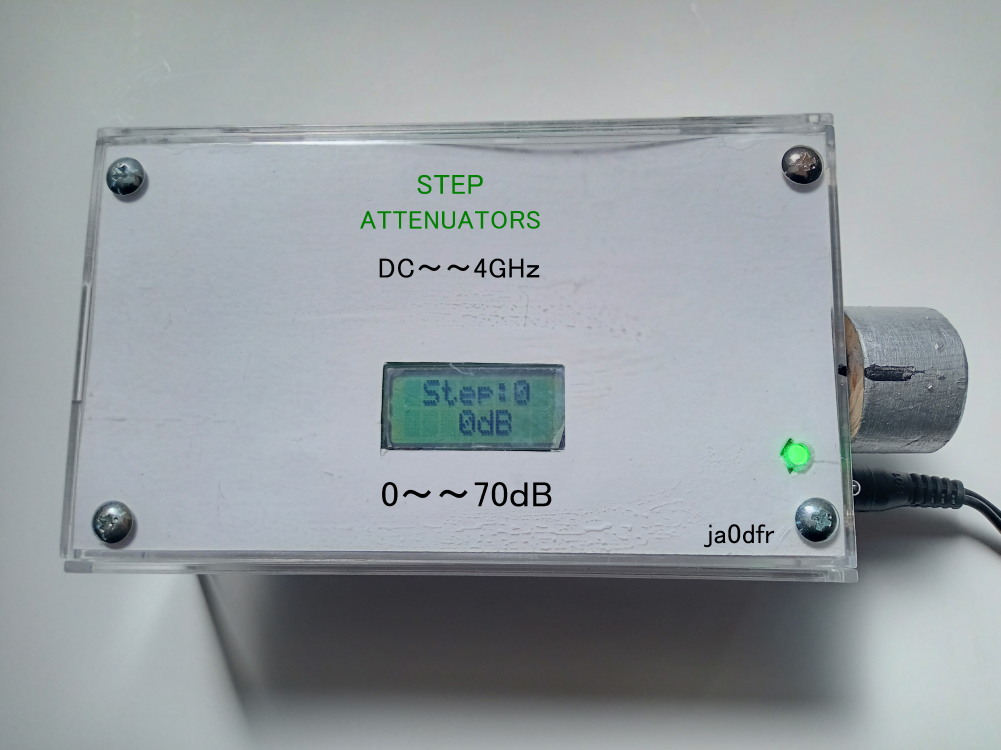

先回製作した STEP ATT 切り替え器の減衰値が分かるように小型の液晶表示器を取り付けました。
今回も液晶表示器を付けたタイプのプログラムを、新井さんに再度設計して頂きました。
(Pic:12F1822)
新規Web購入パーツ
1.LCG液晶 @720円(秋月電子さんより)
2.DC-DC ステップアップ(昇圧タイプ:供給+12v ---> 出力+15vに設定)
型番:XL6009 (4A) 出力電圧+35v迄設定可能 @136円 (Web)
3.追加IC Pic:12F1822
(手持ちのステップATT:HP-33321 +15vタイプ 0~4GHz)
新潟市 ja0dfr 浅妻 久和
|
