******* STEP ATTENUATORS HP 33321 *******
2025年7月15日 JA0DFR
JH0YQP メーリングの[mw:01766] STEP ATTにDIPロータリーSW取り付け
2025/06/19のJH1GYE局(新井さん)が STEP ATTに DIP-ロータリーSWを使った実験をしていましたが、
当局の手持ちのステップATTを、新井さんにお願いし ICチップタイプに切り替えた、
ステップATT切り替え器を製作しました。

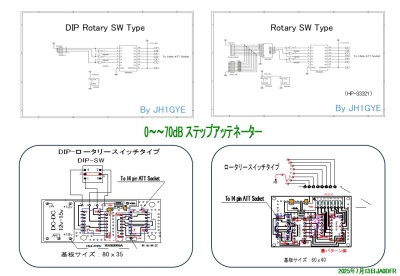

今回、新井さんから 2種類のタイプを設計して頂きました。
(手持ちのステップATT:HP-33321 +15vタイプ 0~4GHz)
*ロータリースイッチタイプ (ノンショーティングでも可能)
3個のICチップ
74HC04(@30円)
TBD62003(@50円)
74HC148(@30円)
*DIP-スイッチタイプ: DIP Rotary SW・10ポジション0~9(正論理)タイプ
2個のICチップ
74HC04(@30円)
TBD62003(@50円)

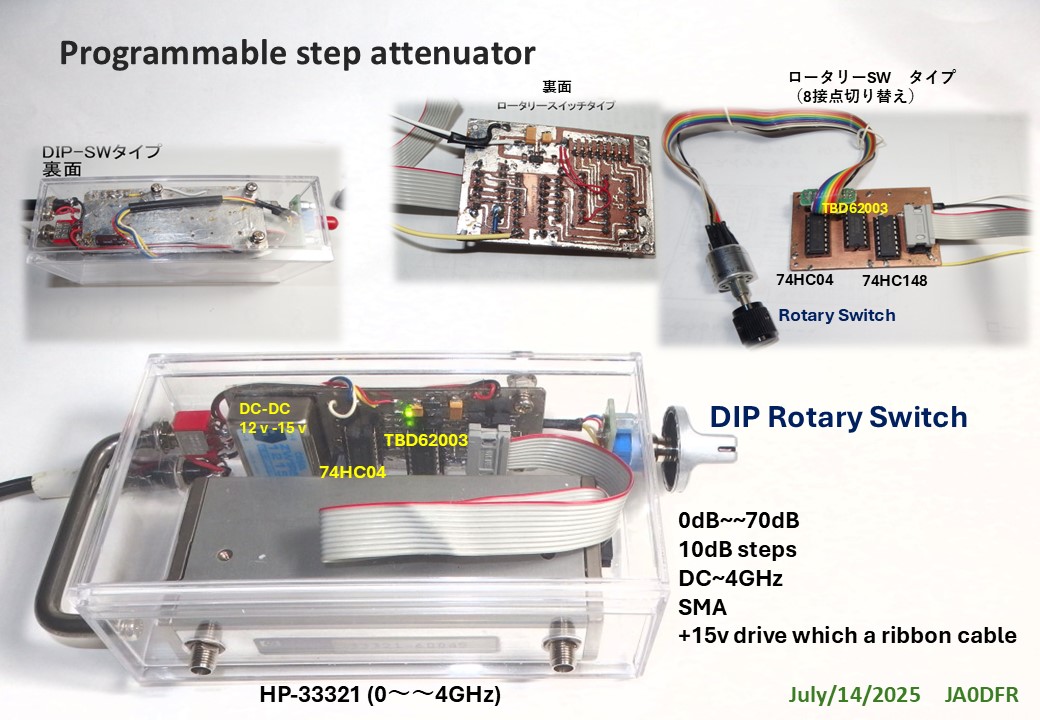

100均で入手した透明プラケースに入れ、移動用に製作。
RFアンプと違って調整個所が無いのが良いです。
新潟市 ja0dfr 浅妻 久和
|
|
|
|
|
