******* 10GHz帯 HPA ******
4/9/2025 ja0dfr
ISDB-Tの外付け送信専用パワーアンプとして、10GHz帯HPA/2段用と3段用を実験しました。
信号源は、10GHz帯トランスバーターから送信し30cmぐらいのセミリジケーブル(ロス-1.2dB)を
使って入力。(FM out:+28dBm±)出力特性を取りました。
信号源の10GHz帯T/R(MMICタイプ)からISDB-T用の場合、送信のIF入力レベル調整が必要でした。

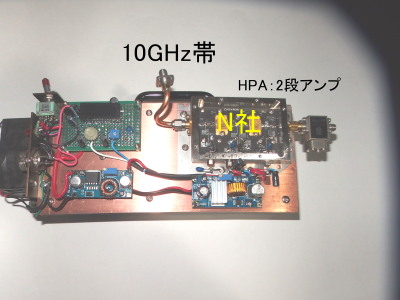

2段アンプ(ISDB-T)Power:275mW
(FHD変調器 HV-320J:外付けVR、中)
消費電流:2.3A
3段アンプ(ISDB-T)Power:520mW
(FHD変調器 HV-320J:外付けVR、中)
消費電流:4A
新潟市 ja0dfr 浅妻 久和
|
